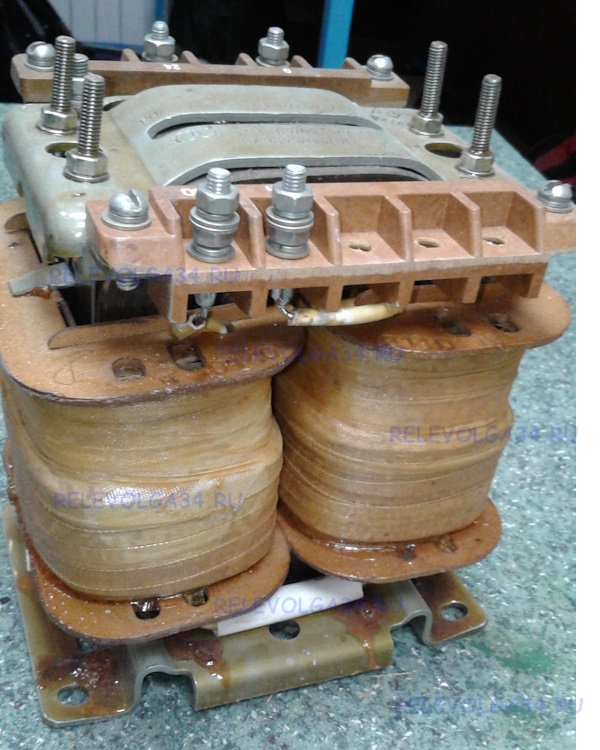

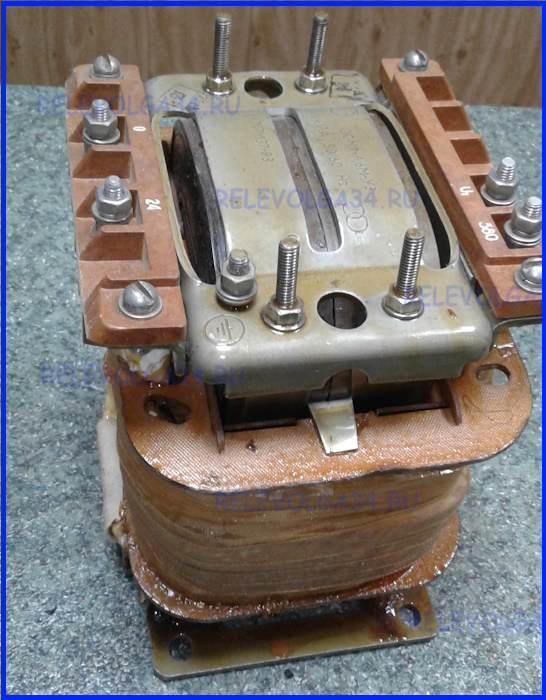

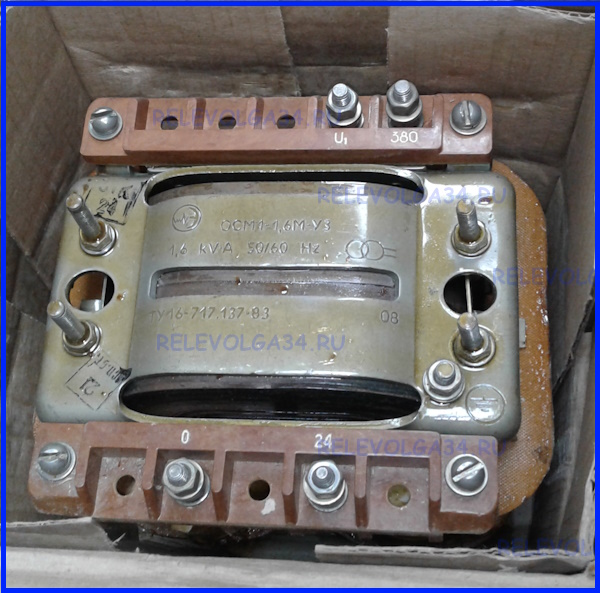

Трансформатор ОСМ1-1,6 kVа УЗ (380/24)
Трансформатор ОСМ1-1,6 kVа УЗ (380/24) Однофазные — мощностью от 0,063 до 4,0 кВА используются в сети переменного тока частоты 50 Гц с номинальным напряжением до 660 В, в качестве устройства, запитывающего цепи управления местного освещения, сигнализации и выпрямителей собранных по двухполупериодной схеме выпрямления.
Трансформатор ОСМ условное обозначение.
ОСМ1 — ХХХ УЗ 380/ 5-22-110/ 12 ТУ
О — однофазный,
С — сухой,
М — многоцелевого назначения.
ХХХ — Мощность, кВ·А
У3 — Вид климатического исполнения
380 — Напряжение первичной обмотки, В
5-22-110 — Напряжение вторичной обмотки, с ответвлениями на 5 и 22В, В
12 — Напряжение третьей обмотки, В
| Тип трансформатора | B | L | H | A | A1 | d | Масса,кг | Рис. |
|---|---|---|---|---|---|---|---|---|
| ОСМ1-0.063 | 90 | 77 | 100 | 52±0.5 | 58±0.5 | 5.5+1 | 1.30 | 3 |
| ОСМ1-0.1 | 90 | 92 | 100 | 52±0.5 | 73±0.5 | 6.5+1 | 1,90 | 3 |
| ОСМ1-0.16 | 110 | 95 | 115 | 60±0.5 | 77±0.5 | 6.5+1 | 2.85 | 3 |
| ОСМ1-0.25 | 110 | 110 | 135 | 60±0.5 | 90±0.5 | 6.5+1 | 4.10 | 3 |
| ОСМ1-0.4 | 140 | 112 | 145 | 80±0.5 | 90±0.5 | 6.5+1 | 5.85 | 3 |
| ОСМ1-0.63 | 170 | 122 | 176 | 105±0.5 | 95±0.5 | 6.5+1 | 9.10 | 3 |
| ОСМ1-1.0 | 170 | 154 | 176 | 105±0.5 | 125±0.5 | 6.5+1 | 13.70 | 3 |
| ОСМ1-1.6 | 205 | 167 | 220 | 160±0.5 | 121 ± 0.5 | 8.5+1 | 18.00 | 4 |
| ОСМ1-2.5 | 250 | 172 | 240 | 185±0.5 | 121 ± 0.5 | 8.5+1 | 25.00 | 4 |
| ОСМ1-4.0 | 300 | 232 | 275 | 205±0.5 | 147±0.5 | 10.5+1 | 39.30 | 4 |
